Anda perlu mengetahui perbedaan utama antara papan evaluasi dan aDewan Pengembangansebelum memulai proyek elektronik apa pun. Papan Evaluasi memungkinkan Anda menguji dan menganalisis kinerja chip atau komponen tertentu. Anda mendapatkan wawasan tentang kemampuan dan keterbatasannya, yang membantu Anda memutuskan apakah itu sesuai dengan kebutuhan Anda. Perbedaan ini memandu Anda untuk memilih alat yang tepat, menghemat waktu dan sumber daya saat Anda bekerja menuju tujuan Anda.
Kunci takeaways
- Papan evaluasi sangat ideal untuk menguji dan menganalisis kinerja chip spesifik. Gunakan mereka untuk memvalidasi fitur dan memastikan kompatibilitas sebelum pengembangan skala- penuh.
- Dewan PengembanganS menyediakan platform yang fleksibel untuk membangun dan menyempurnakan sistem elektronik lengkap. Mereka mendukung banyak komponen dan sangat bagus untuk membuat prototipe dan eksperimen.
- Pilih papan evaluasi saat Anda perlu memverifikasi perilaku satu komponen. Pilih papan pengembangan ketika proyek Anda melibatkan aplikasi yang kompleks dengan berbagai periferal.
- Kedua jenis papan memiliki fitur unik. Papan evaluasi fokus pada pengujian kinerja, sementara papan pengembangan menawarkan konektivitas dan dukungan yang luas untuk beragam proyek.
- Selalu cocokkan pilihan dewan Anda dengan tujuan proyek Anda. Ini memastikan pengembangan yang efisien dan membantu Anda menghindari kesalahan yang mahal.

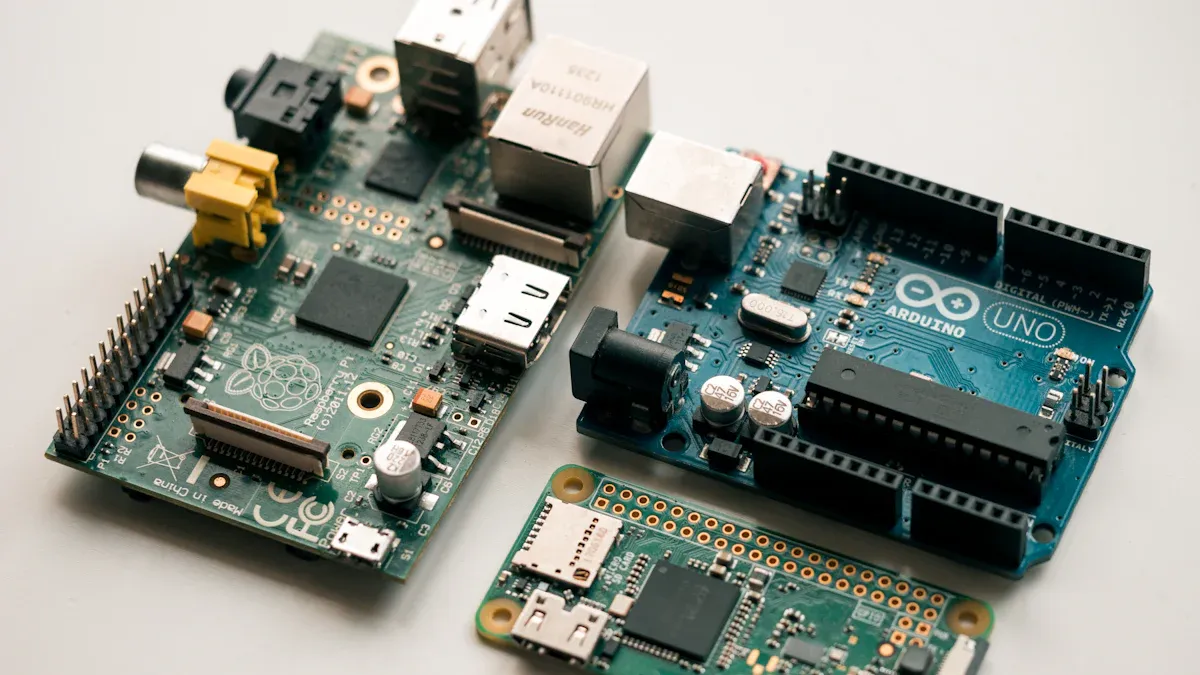

Ikhtisar Papan Evaluasi
Tujuan
Anda menggunakan papan evaluasi untuk menilai dan menunjukkan kinerja chip atau komponen tertentu. Produsen elektronik utama merancang papan ini untuk membantu Anda mengevaluasi, merancang, dan menguji produk dan solusi. Papan evaluasi memungkinkan Anda untuk menganalisis fitur dan kinerja, yang mendukung pengambilan keputusan -. Anda dapat mengurangi waktu pengembangan karena papan ini memberikan solusi yang dioptimalkan dan diuji untuk desain aplikasi. Insinyur dan Pembeli mengandalkan papan evaluasi untuk memahami kemampuan komponen sebelum mengintegrasikannya ke dalam sistem yang lebih besar atau aDewan Pengembangan.
Kiat: Jika Anda ingin memvalidasi perilaku dunia nyata - sebelum berkomitmen untuk proyek lengkap, mulailah dengan papan evaluasi.
Fitur utama
Papan evaluasi menawarkan berbagai fitur teknis yang mendukung pengujian dan validasi menyeluruh. Anda sering menemukan beberapa antarmuka komunikasi, sensor terintegrasi, dan dukungan debugging canggih. Tabel di bawah ini menyoroti fitur umum yang ditemukan di papan evaluasi untuk mikrokontroler dan sensor:
|
Fitur |
Keterangan |
|---|---|
|
Antarmuka komunikasi |
I2C, SPI, USART, CAN, RS-232, USB, IRDA, I²S Audio DAC |
|
Opsi catu daya |
Power Jack, Konektor USB, Dukungan Dewan Putri |
|
Sensor terintegrasi |
Kelembaban, suhu, penginderaan sentuhan, LDR |
|
Dukungan debugging |
Dalam - sirkuit debugging dan pemrograman (st - tautan/v2) |
|
Ingatan |
Data SRAM, program SRAM, memori flash, flash serial SPI |
|
Menampilkan |
TFT Color LCD (antarmuka SPI) |
|
Fitur tambahan |
Joystick, Tombol Reset, LED Pengguna, Konektor Kontrol Motor, RTC dengan Baterai Cadangan |
|
Konektor ekstensi |
Untuk koneksi putri atau papan pembungkus |
|
Tegangan MCU |
Adjustable (2.0 v - 3.6 v) |
|
ADC/DAC |
ADC dan DAC 12-bit |
|
Komponen lainnya |
Kartu MicroSD, EEPROM, Potensiometer, Penerima IR |
Anda juga mendapat manfaat dari jalur sinyal kinerja - tinggi untuk akuisisi data, terintegrasi 24 - bit ADC dan DAC, dan pengontrol interupsi canggih untuk pemrosesan waktu- nyata. Pada - firmware chip mendukung unduhan serial in-sirkuit dan emulasi JTAG, menjadikan papan evaluasi alat yang ampuh untuk pengujian.
Penggunaan Khas
Anda menemukan papan evaluasi di banyak pengaturan industri dan akademik. Papan ini membantu mengkonfigurasi router nirkabel di ruang manajemen jaringan, aliran sinyal desain untuk radio - testbeds frekuensi, dan melakukan perencanaan gerak robot di stasiun kalibrasi. Anda dapat mengoptimalkan lintasan manipulator dalam perakitan - skenario pengajaran garis atau memeriksa paket protokol selama diagnostik industri. Papan Evaluasi Dukungan Urutan Las Pemrograman dalam Workcell Pengelasan Otomatis dan Mengatur Palangan Pipa Pereaksi di Laboratorium Kimia.
Area aplikasi umum meliputi:
Fusi Sensor dalam Jaringan Industri
Proyek Visi Tertanam
Prototipe sistem otomotif
Real - Pemrosesan Data Sensor Waktu
Robotika dan otomatisasi
Anda menggunakan papan evaluasi ketika Anda perlu memvalidasi kinerja komponen sebelum pindah ke papan pengembangan untuk prototipe skala - penuh. Papan ini memberi Anda kepercayaan pada pilihan desain Anda dan membantu Anda menghindari kesalahan yang mahal.

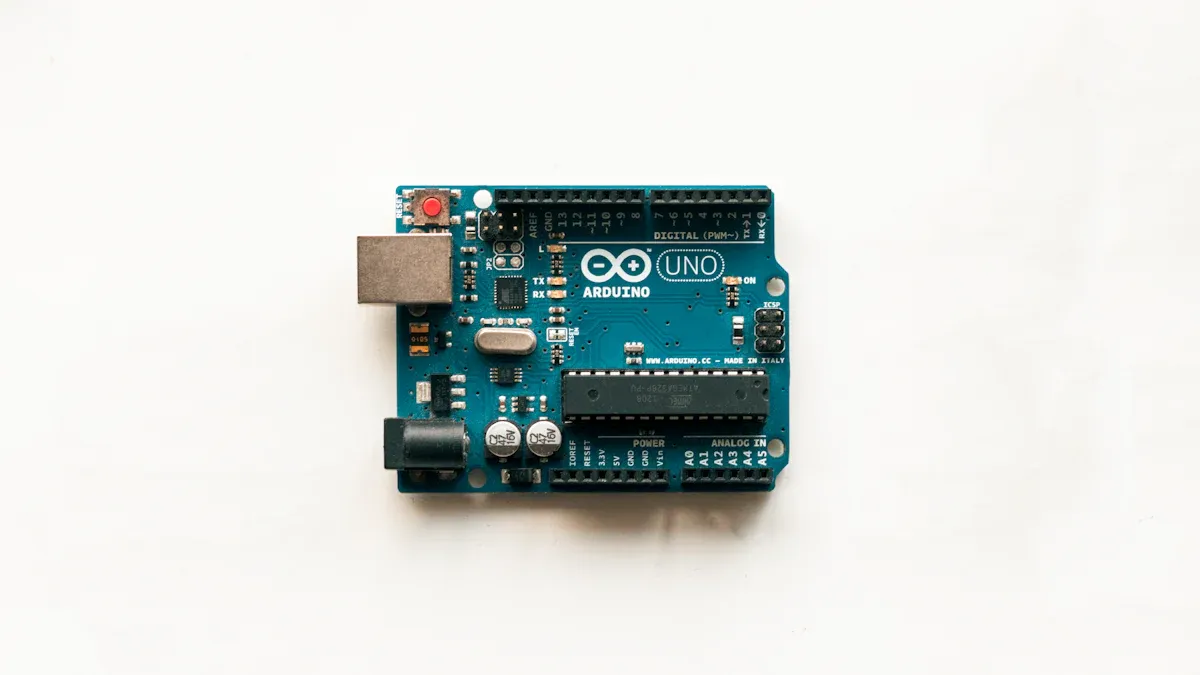

Dewan PengembanganTinjauan S.
Tujuan
Anda menggunakan papan pengembangan sebagai platform untuk membangun, menguji, dan menyempurnakan aplikasi elektronik. Perusahaan elektronik terkemuka merancang dewan pengembangan untuk mendukung prototyping, eksperimen, dan debugging. Anda dapat memvalidasi desain sirkuit Anda dan menguji sistem tertanam sebelum pindah ke produksi skala - penuh. Papan pengembangan membantu Anda mengurangi kesalahan desain dan mempercepat waktu Anda ke pasar. Anda mendapatkan lingkungan yang fleksibel untuk inovasi, yang sangat penting untuk pembelajaran dan pengembangan produk.
Catatan: Papan pengembangan menyediakan ruang yang aman bagi Anda untuk bereksperimen dengan ide dan teknologi baru tanpa mengambil risiko kesalahan yang mahal.
Fitur utama
Dewan PengembanganS menonjol untuk keserbagunaan dan pengembangannya. Anda menemukan berbagai port input/output, opsi memori, dan alat debugging. Papan ini memungkinkan Anda untuk menghubungkan beberapa periferal, sensor, dan modul, membuatnya cocok untuk proyek yang kompleks. Tabel di bawah ini membandingkan fitur utama papan pengembangan dan papan evaluasi:
|
Fitur |
Dewan Evaluasi |
Dewan Pengembangan |
|---|---|---|
|
Tujuan |
Mengevaluasi komponen tertentu |
Kembangkan dan uji aplikasi dengan banyak IC |
|
Kelebihan |
Terbatas untuk satu komponen |
Hubungkan beberapa papan dan periferal |
|
Konektivitas |
Antarmuka dasar untuk konfigurasi |
Konektivitas yang luas untuk beragam sistem |
Anda sering melihat papan pengembangan yang dilengkapi dengan mikrokontroler, perangkat logika yang dapat diprogram, dan modul nirkabel. Anda dapat menggunakan built - di USB, Ethernet, dan Wi - antarmuka FI untuk menautkan papan Anda ke komputer atau jaringan. Banyak papan termasuk LED, tombol, dan tampilan onboard, yang membantu Anda berinteraksi dengan proyek Anda secara langsung. Fasilitas debugging seperti JTAG dan monitor serial membuat pemecahan masalah lebih mudah.
Aplikasi umum
Dewan pengembangan memainkan peran penting dalam pendidikan, pembuatan prototipe, dan pengembangan produk. Anda menggunakannya untuk membangun dan menguji sistem tertanam dengan cepat, mensimulasikan skenario dunia nyata -, dan memvalidasi ide -ide Anda. Berikut beberapa aplikasi umum:
Prototipe dan validasi: Anda dapat membuat dan menguji sistem tertanam, mengurangi risiko kesalahan desain.
Pengembangan Aplikasi: Anda mendapatkan dukungan perangkat keras dan perangkat lunak untuk membangun beragam solusi, dari perangkat IoT hingga robotika.
Pendidikan dan Pelatihan: Anda menggunakan papan pengembangan di ruang kelas dan laboratorium untuk mempelajari prinsip -prinsip sistem tertanam.
Meningkatkan Efisiensi Pembelajaran: Anda meningkatkan pemahaman dan mempercepat proses pengembangan.
Papan pengembangan membantu Anda mengidentifikasi masalah desain lebih awal, menguji banyak ide, dan meluncurkan produk lebih cepat daripada pesaing. Anda mendapat manfaat dari biaya - efektif, pengguna - alat ramah yang mendukung pertumbuhan Anda sebagai hobi, siswa, atau profesional.

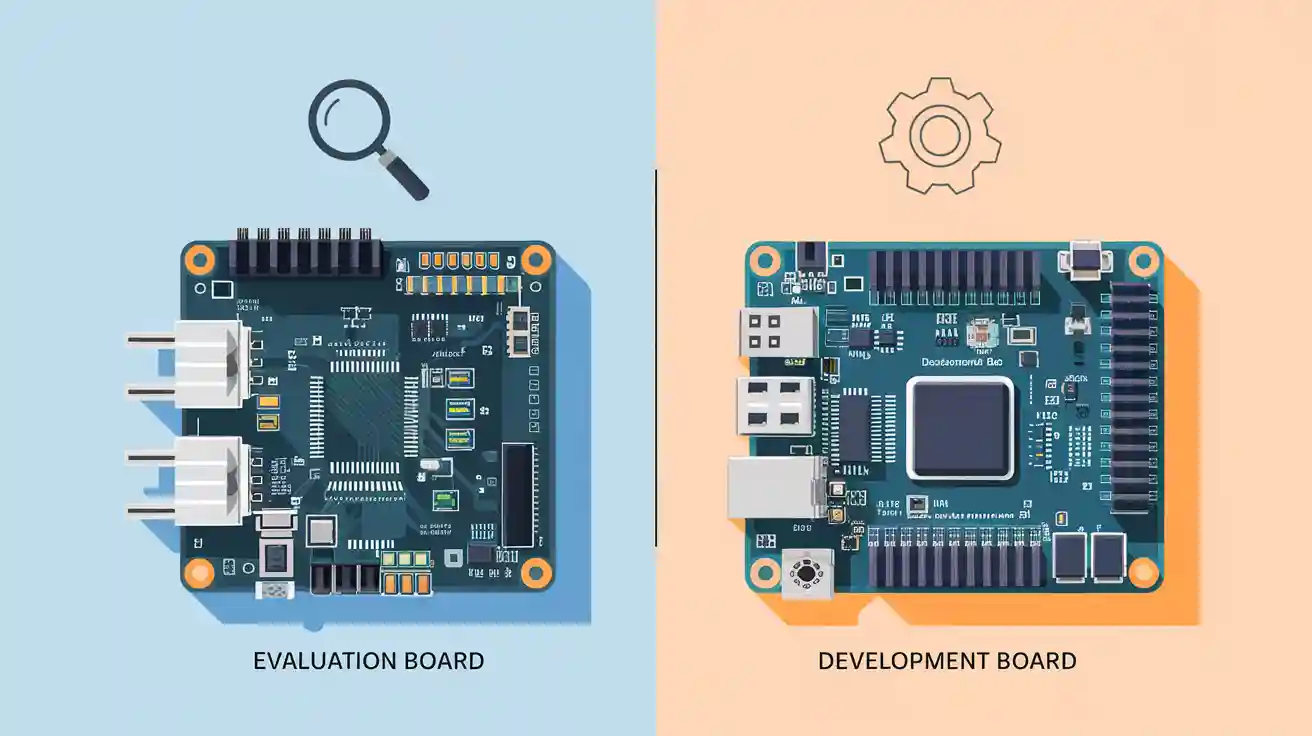

Papan Evaluasi vs.Dewan Pengembangans
Tujuan penggunaan
Anda perlu memahami tujuan inti di balik setiap jenis papan untuk membuat pilihan yang tepat untuk kebutuhan proyek Anda. Papan evaluasi fokus pada membantu Anda menguji dan menganalisis kinerja chip atau komponen tertentu. Anda menggunakannya untuk memvalidasi fitur, kinerja benchmark, dan memastikan kompatibilitas sebelum bergerak maju dengan desain yang lebih besar. Papan -papan ini sering berfungsi sebagai titik referensi bagi para insinyur dan peneliti yang ingin mengeksplorasi batas -batas teknologi baru.
Papan pengembangan, di sisi lain, menyediakan platform yang fleksibel untuk membangun, membuat prototipe, dan menyempurnakan sistem elektronik lengkap. Anda menggunakan papan pengembangan untuk membuat, menguji, dan men -debug aplikasi yang mungkin melibatkan banyak komponen dan periferal. Mereka mendukung berbagai proyek, dari eksperimen pendidikan hingga pengembangan produk tingkat lanjut. Anda mendapat manfaat dari keserbagunaan dan dukungan kuat mereka, yang membuat mereka ideal untuk pemula dan profesional.
Kiat: Jika tujuan Anda adalah untuk mengevaluasi kemampuan satu komponen, pilih papan evaluasi. Jika Anda ingin membangun dan menguji aplikasi lengkap, pilih papan pengembangan.
Perbandingan fitur
Saat Anda membandingkan papan evaluasi danDewan PengembanganS, Anda melihat perbedaan signifikan dalam perangkat keras, dukungan perangkat lunak, biaya, dan pengalaman pengguna. Tabel di bawah ini menyoroti perbedaan -perbedaan ini:
|
Aspek fitur/dukungan |
Dewan Evaluasi |
Dewan Pengembangan |
|---|---|---|
|
Biaya |
Lebih tinggi karena distribusi terbatas |
Umumnya lebih rendah karena massa - diproduksi |
|
Dukungan vendor |
Seringkali kurang konsisten, fokus pada evaluasi |
Dukungan yang lebih kuat, cocok untuk produksi |
|
Jangka hidup |
Lebih pendek, mungkin sering berubah |
Lebih lama, dirancang untuk integrasi produk |
|
Dukungan Teknik |
Terbatas, terutama untuk evaluasi |
Lebih luas, termasuk opsi kustomisasi |
|
Dukungan OS |
Mungkin memiliki versi yang sudah ketinggalan zaman |
Biasanya lebih banyak - ke - tanggal dan stabil |
Anda juga melihat perbedaan dalam struktur dan ketersediaan biaya. Papan evaluasi biasanya memiliki harga awal yang lebih rendah, tetapi Anda mungkin perlu membeli aksesori atau membayar biaya lisensi. Pasokan mereka dapat berfluktuasi karena tren pasar dan kekurangan komponen. Papan pengembangan sering harganya lebih mahal di muka, tetapi Anda mendapatkan lebih banyak fitur dan ketersediaan yang stabil berkat jalur produksi yang sudah mapan.
|
Aspek |
Dewan Evaluasi |
Dewan Pengembangan |
|---|---|---|
|
Biaya |
Umumnya biaya awal yang lebih rendah, tetapi total biaya termasuk aksesori dan biaya lisensi |
Biaya awal yang lebih tinggi karena lebih banyak fitur dan kemampuan |
|
Tersedianya |
Tunduk pada volatilitas rantai pasokan, terutama untuk komponen |
Ketersediaan yang lebih stabil karena jalur produksi yang sudah mapan |
|
Tren pasar |
Pertumbuhan cepat didorong oleh inovasi dalam sistem IoT dan tertanam |
Permintaan yang stabil di sektor -sektor tertentu seperti Aerospace dan Pertahanan |
|
Dominasi regional |
Wilayah APAC mendominasi produksi dan konsumsi |
Amerika Utara memiliki permintaan yang signifikan karena sektor canggih |
|
Kemajuan teknologi |
Integrasi fitur canggih seperti konektivitas nirkabel dan akselerasi AI/mL |
Fokus pada fitur yang kuat dan kompatibilitas dengan berbagai sistem |
Anda mendapatkan lebih banyak dukungan teknik yang kuat dan rentang hidup produk yang lebih lama dengan papan pengembangan. Papan -papan ini sering datang dengan UP - ke - sistem operasi tanggal dan dokumentasi yang luas. Papan evaluasi dapat menawarkan fitur canggih untuk pengujian, tetapi dukungan dan pembaruannya dapat tertinggal.
Skenario Aplikasi
Anda menemukan berbagai skenario dunia nyata - di mana setiap jenis papan unggul. Papan evaluasi bersinar dalam pembuatan prototipe cepat, pembandingan kinerja, dan pengujian kompatibilitas. Anda menggunakannya untuk pengembangan firmware, debugging, dan sebagai desain referensi dalam penelitian dan pendidikan. Mereka memainkan peran kunci dalam sektor -sektor seperti elektronik konsumen, otomotif, dan perawatan kesehatan, di mana Anda perlu memvalidasi perangkat baru dan memastikan keandalan.
Dewan pengembangan mendukung berbagai aplikasi. Anda dapat memperluas memori dan penyimpanan, menghubungkan lebih banyak periferal, dan menambahkan modul atau perisai khusus. Papan -papan ini cocok dengan penghobi dan pakar yang ingin membangun perangkat IoT, robotika, atau sistem tertanam. Anda mendapat manfaat dari fleksibilitas dan kemampuan mereka untuk mendukung proyek yang kompleks.
|
Jenis papan |
Skenario aplikasi yang khas |
|---|---|
|
Dewan Evaluasi |
- Prototipe cepat IC - Aplikasi spesifik |
|
- performa kinerja bagian baru |
|
|
- Pengujian kompatibilitas dengan sistem yang ada |
|
|
- Pengembangan & debuggare firmware |
|
|
- digunakan dalam demo semikonduktor, pemeriksaan teknik, penelitian, dan pendidikan |
|
|
Dewan Pengembangan |
- Opsi memori & penyimpanan yang dapat diperluas |
|
- dukungan untuk lebih banyak periferal dan sensor |
|
|
- Kemampuan untuk menambahkan modul dan perisai khusus |
|
|
- Cocok untuk penghobi dan pakar di berbagai proyek |
Anda juga menemukan bahwa umpan balik pengguna menyoroti kekuatan setiap papan. Pengguna lebih suka papan evaluasi untuk desain yang kompleks dan prototipe cepat, karena papan ini memberikan referensi kerja dan menghemat waktu selama pengembangan perangkat lunak. Dewan pengembangan menerima pujian untuk set fitur komprehensif mereka dan kemampuan untuk mempercepat siklus inovasi.
Catatan: Selalu cocokkan pilihan dewan Anda dengan kebutuhan proyek Anda. Jika Anda perlu menguji kemampuan chip atau memvalidasi teknologi baru, mulailah dengan papan evaluasi. Untuk membangun, bereksperimen, dan menyempurnakan sistem lengkap, papan pengembangan menawarkan nilai terbaik.
Anda melihat opsi populer di kedua kategori. Untuk papan evaluasi, produk seperti I.MX8 Plus Compulab SOM Evaluation Kit dan Nvidia Jetson Orin menonjol untuk fitur dan konektivitas canggih mereka. Untuk papan pengembangan, Raspberry Pi 4 Model B dan Feather NRF52840 Express tetap menjadi favorit karena keserbagunaan dan dukungan masyarakat yang kuat.
Dengan memahami perbedaan -perbedaan ini, Anda dapat memilih papan yang tepat untuk kebutuhan proyek Anda, mengoptimalkan alur kerja Anda, dan menghidupkan ide -ide Anda ke kehidupan lebih cepat.
Bagaimana memilih
Memilih papan yang tepat untuk proyek elektronik Anda tergantung pada tujuan, pengalaman, dan kompleksitas desain Anda. Anda perlu mencocokkan kebutuhan proyek Anda dengan kemampuan dewan untuk memastikan pengembangan yang efisien dan hasil yang sukses.
Kapan Menggunakan Papan Evaluasi
Anda harus memilih papan evaluasi saat Anda ingin menguji atau menganalisis kinerja chip atau komponen tertentu. Papan ini membantu Anda memvalidasi fitur, kinerja benchmark, dan mengkonfirmasi kompatibilitas sebelum Anda berkomitmen untuk pengembangan skala penuh-. Jika proyek Anda melibatkan masalah integritas sinyal, pertimbangan tata letak PCB, atau prinsip desain PCB berkualitas {3} {3} yang tinggi, papan evaluasi menyediakan platform yang andal untuk pengujian awal. Anda mendapat manfaat dari instruksi penggunaan, panduan perakitan, dan dukungan pemecahan masalah, yang merampingkan keputusan Anda - proses pembuatan.
Pertimbangkan papan evaluasi jika:
Anda perlu memverifikasi perilaku dunia yang asli -.
Fokus Anda adalah menguji bagian individu daripada membangun sistem lengkap.
Anda memerlukan diagram skematik dan penjelasan PCB untuk ulasan desain.
Kapan harus digunakanDewan Pengembangans
Papan pengembangan menawarkan lingkungan yang fleksibel untuk membuat prototipe, membangun, dan menyempurnakan sistem elektronik lengkap. Anda menggunakan papan ini ketika proyek Anda membutuhkan banyak komponen, konektivitas canggih, dan dukungan yang kuat untuk pengembangan. Papan pengembangan unggul dalam skenario di mana Anda merancang dan menguji sistem penuh, bereksperimen dengan teknologi baru, atau membuat produk untuk rilis pasar.
|
Fitur |
Dewan Pengembangan |
Dewan Evaluasi |
|---|---|---|
|
Tujuan |
Membangun Prototipe dan Sistem Lengkap |
Menguji komponen individu |
|
Fleksibilitas |
Sangat fleksibel, cocok untuk proyek yang kompleks |
Terbatas pada bagian tertentu |
|
Gunakan kasing |
Ideal untuk merancang dan menguji sistem penuh |
Terutama untuk pengujian komponen |
Pilih papan pengembangan jika:
Anda berencana untuk membangun dan menguji aplikasi lengkap.
Proyek Anda melibatkan prototipe dengan beberapa periferal dan sensor.
Anda memerlukan dokumentasi yang luas, daftar komponen, dan keputusan desain untuk pengembangan yang efisien.
Kiat: Selalu lakukan ulasan desain untuk mengungkap masalah dan memvalidasi persyaratan. Langkah ini memastikan pilihan papan Anda selaras dengan kebutuhan proyek Anda dan merampingkan proses pengembangan Anda.
Anda sekarang memahami bahwa papan evaluasi membantu Anda menguji chip tertentu, sementara papan pengembangan mendukung prototyping sistem penuh. Cocokkan dewan Anda dengan tujuan proyek Anda memastikan pengembangan yang efisien dan hasil yang lebih baik. Pertimbangkan daftar periksa berikut sebelum Anda memilih:
Apakah Anda perlu menganalisis satu komponen atau membangun aplikasi lengkap?
Akankah proyek Anda memerlukan antarmuka canggih, ganda catu daya, atau dukungan FPGA?
Apakah Anda berencana untuk tren masa depan seperti AI, pembelajaran mesin, atau integrasi IoT?
|
Fitur |
Keterangan |
|---|---|
|
Antarmuka |
Papan konverter presisi, tinggi - lvds kecepatan |
|
Koneksi |
USB 2.0, langsung EZ - Kit Lite Compatibility |
|
FPGA |
Altera topan FPGA untuk desain yang fleksibel |
Pilih papan yang sesuai dengan kebutuhan Anda dan manfaatkan platform yang lebih pintar dan dapat beradaptasi saat teknologi berkembang. Buat keputusan Anda dengan percaya diri dan mulailah membangun inovasi Anda berikutnya.
Pertanyaan yang Sering Diajukan
Apa alasan utama untuk memilih papan evaluasi daripada aDewan Pengembangan?
Anda memilih papan evaluasi saat Anda perlu menguji kinerja chip tertentu. Papan ini membantu Anda menganalisis fitur dan memvalidasi kompatibilitas sebelum Anda memulai prototipe atau pengembangan produk skala - penuh atau pengembangan produk.
Bisakah Anda menggunakan papan pengembangan untuk pengujian komponen?
Anda dapat menggunakan papan pengembangan untuk pengujian komponen dasar. Namun, papan evaluasi menawarkan fitur khusus untuk di - analisis dan validasi kedalaman, membuatnya lebih cocok untuk penilaian komponen terperinci.
Apakah papan evaluasi mendukung membangun proyek elektronik lengkap?
Papan evaluasi fokus pada pengujian komponen individu. Anda mungkin menemukan pengembangan dan konektivitas yang terbatas. Untuk membangun proyek elektronik lengkap, Anda harus menggunakan papan pengembangan dengan dukungan yang lebih luas untuk periferal dan modul.
Bagaimana Anda memutuskan papan mana yang sesuai dengan proyek elektronik Anda?
Anda mengidentifikasi tujuan proyek Anda terlebih dahulu. Jika Anda ingin menganalisis satu chip, pilih papan evaluasi. Jika Anda berencana untuk membangun dan menguji sistem penuh, pilih papan pengembangan dengan antarmuka yang fleksibel dan dokumentasi yang kuat.
Apakah papan evaluasi atau papan pengembangan lebih baik untuk belajar elektronik?
Anda mendapat manfaat lebih banyak dari papan pengembangan saat belajar elektronik. Papan ini memberikan tangan - tentang pengalaman dengan banyak komponen, menawarkan dokumentasi yang luas, dan mendukung berbagai proyek pendidikan.
