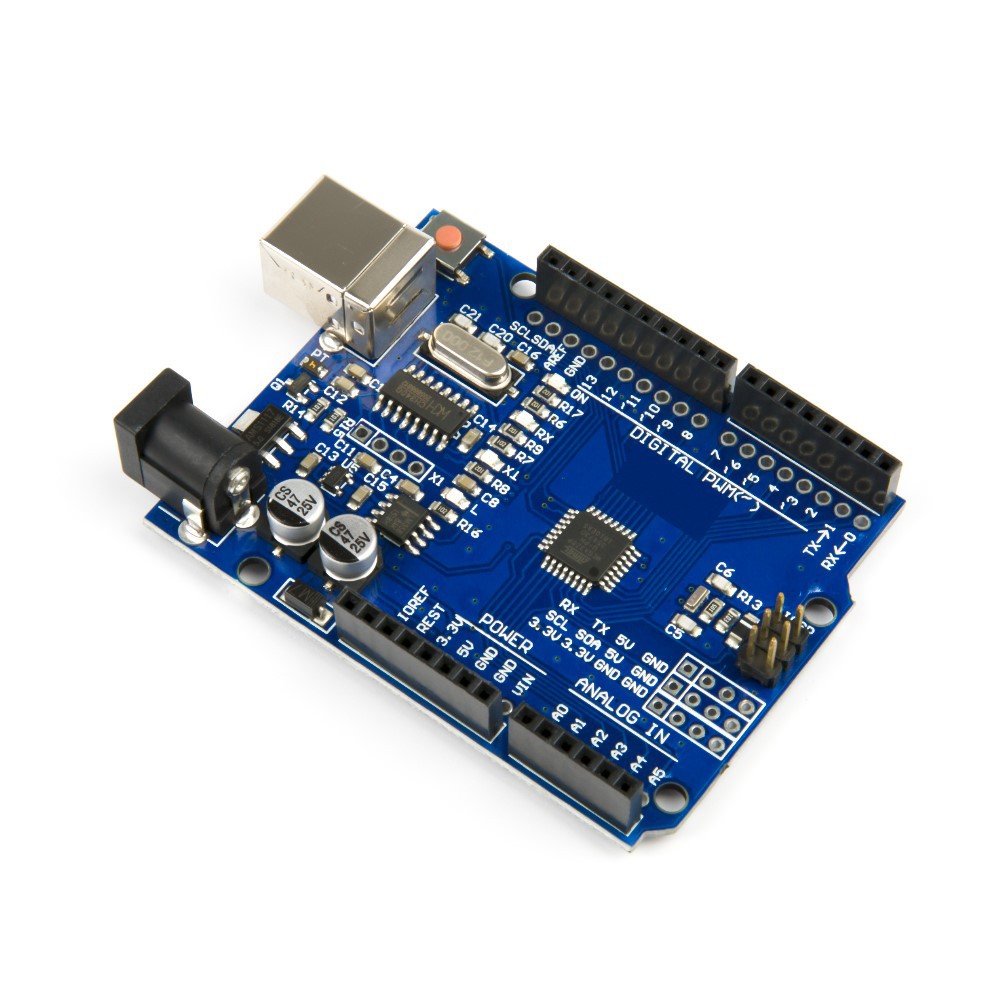

Papan Pengembangan KUONGSHUN dengan pin header memiliki fungsi dasar yang sama dengan PAPAN Papan Pengembangan KUONGSHUN. Ini adalah papan mikrokontroler berdasarkan ATMEGA328P-AU, yang memiliki fungsi yang sama dengan ATMEGA328P(-PU), sepenuhnya kompatibel dengan ARDUINO.
Ia memiliki 14 pin input/output digital (6 di antaranya dapat digunakan sebagai output PWM), 6 input analog, osilator kristal 16 MHz, koneksi USB, colokan listrik, 2 header ICSP, dan tombol reset.
Papan Pengembangan KUONGSHUN dengan pin header ini melakukan perbaikan berdasarkan papan Pengembangan KUONGSHUN. Ini memecah semua pin digital dan analog dalam bentuk header 3PIN (G, V, S).
Pin S sesuai dengan 14 pin digital, 6 pin analog. Pin G untuk ground. V pin untuk VCC. Anda dapat mengontrol tegangan VCC melalui saklar geser untuk 5V atau 3.3V.
Ketika dialihkan ke 5V, level pada port komunikasi serial adalah 5V, tegangan pin adalah 5V. Ketika dialihkan ke 3.3V, level pada port komunikasi serial adalah 3.3V, tegangan pin adalah 3.3V.
lIni juga memecah dua header 4PIN untuk komunikasi serial dan komunikasi IIC. Jadi lebih mudah untuk menghubungkan sensor dan modul ekstenal.
lAdapun Papan Pengembangan KUONGSHUN, chip pengatur tegangannya adalah NSP1117. Saat menghubungkan daya eksternal, keluaran 5V, arus penggerak adalah 1A.
Namun untuk Papan Pengembangan KUONGSHUN dengan header ini, chip pengatur tegangannya adalah MP2307DN. Saat menghubungkan daya eksternal, keluaran 5V, arus penggerak adalah 2A.
Ini berisi semua yang diperlukan untuk mendukung mikrokontroler, cukup sambungkan ke komputer dengan kabel USB atau nyalakan dengan adaptor AC-DC atau baterai untuk memulai.
